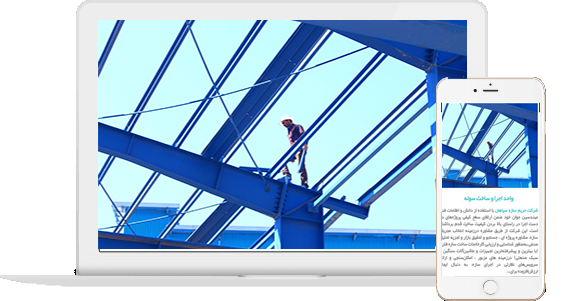

سایت واحد اجرا

واحد اجرای شرکت سوله پرداز آمادگی دارد تا سوله های شما را در سر تا سر کشور با کمترین زمان و قیمت اجرا کند

آخرین نسخه

خریدارن محترم نرم افزار سوله پرداز می توانند آخرین ورژن نرم افزار را دانلود و استفاده نمایند

خرید نرم افزار

جهت خرید نرم افزارسوله پرداز و یا تکمیل آیتم هامی توانید از پلن های موجود در قسمت خرید نرم افزار استفاده نمایید

مشاوره رایگان

شرکت سوله پرداز سپاهان با استفاده از پرسنل مجرب در مباحث طراحی و اجرای سوله آمادگی مشاوره به صورت رایگان به تمامی مهندسین گرامی را دارد.لطفا سوالات خود را برای ما اسال نمایید تا همکاران ما پاسخگوی شما باشند

طراحی آنلاین سوله

کاربران گرامی برای طراحی آنلاین سوله کافیست به لینک زیر مراجعه کرده و سوله خود را در کمتر از 10 دقیقه طراحی نمایید.

  • سوله پرداز
  • سوله پرداز
  • سوله پرداز
  • سوله پرداز
  • سوله پرداز

کلمات رایج در طراحی سوله

معمولا جهت ساخت سالنهای صنعتی از مقاطع با مقطع متغیر استفاده می شود که ابعاد و وزن این مقاطع با توجه به کاربری هر واحد صنعتی تغییر می نماید. که مهترین عوامل تعیین کننده در وزن سالنهای صنعتی عبارتند از : منطقه مورد نظر حهت ساخت سوله از جهت میزان سرعت وزش باد و همچنین میزان حداکثر بارش برف، دهانه سالن ، ارتفاع ستونها و در صورت نیاز جرثقیل سقفی .پرکاربرد ترین ساختمان فولادی پیش ساخته در سراسر جهان سوله است و در بیش از 90 درصد صنایع ، انبارها ، ورزشگاه ها ، سالن های تولید دام و طیور و ... بکار می رود و بنا به ابعاد دهانه ، ارتفاع و طول و تحمل بار برف و باد منطقه اشکال گوناگونی در موقع طراحی پیدا می کند . مهمترین بحث برای اقتصادی ساختن هر سفارش ، دانستن میزان واقعی ابعاد مذکور و پیش بینی موارد مورد نیاز است .

بر اساس استاندارد 519 سازمان برنامه می باشد. لذا ابعاد، دهانه، ارتفاع ، طول، بار برف، سرعت وزش باد، شیب سقف ، نوع پوشش سقف و فاصله بین قابها از عوامل تعیین کننده محاسبه می باشند. همین طور بار زنده و مرده جرثقیل و از طرفی مواد اولیه موجود یا قابل دسترس باعث برخی تغییرات در ابعاد می شود.

نقشه های اجرائی و نقشه های جزئیات و اجزا محصول در مورد اسکلت می بایستی در مورد هر قرار داد بطور جداگانه تهیه گردد و دستور ساخت صادر شود. بازرسی فنی و کنترل مرغوبیت نیز به عهده نمایندگان طراحی است.طراحی می تواند توسط افراد شرکت با کمک نرم افزار Safe، Etabsو Sap2000 صورت پذیرد و یا در برخی موارد توسط افراد متخصص و یا شرکت های مشاوره انجام گیرد. نقشه های اجرائی فونداسیون ها نیز توسط طراحان شرکت تهیه و برای اجرای آن به خریدار تحویل می گردد. - طبق استاندارد سازمان برنامه برای شیب تا 20 در صد در ایران میزان بار برف به چهار بخش تقسیم می شود: 25، 90، 150 و 200 کیلوگرم بر متر مربع. اکثریت سفارشات برای بار برف 150 کیلوگرم بر متر مربع فرض شده است. بر اساس استاندارد سازمان برنامه فشار باد در مناطق مختلف ایران تا حدود 92 کیلوگرم بر متر مربع نمایش داده شده است.

سولهدارای انواع گوناگون می باشد:  1-سوله تک دهانه به صورت ۸  2-سوله دو یا چند دهانه با ستون مشترک به صورت ۸۸ یا ۸۸۸ یا ۸۸۸۸  3-سوله دو دهانه به صورت ۸  4-سوله مدور

شکل قاب فلزی می تواند بصورت یک قاب ساده باشد یا مرکب و یا با یک ستون وسط یا ستون وسط ترکیبی و یا با یک شیب (یک طرفه) که می توان برای روشنایی در سقف نورگیر نصب کرد. یک طرف و دو طرف سایبان می تواند دراطراف سالن نصب گردد. همچنین در سالن های تولیدی نصب جرثقیل سقفی بسیار متداول است.

سالن های سوله می تواند تا دهانه حدود 60 متر تولید شود و معمولا دهانه های سالنه ای مورد نیاز از 10 متر تا 25 متر با یک قاب ساده می باشد و متوسط دهانه در صنایع 20 متر وارتفاع معمول 6 متر می باشد.

1-جهت بار گذاری نیرو های باد آئین نامه ۵۱۹ ایران2-جهت بار گذاری نیروی زلزله آئین نا مه ۲۸۰۰ ایران3-جهت طراحی سازه های فولادی آئین نامه AISC آمریکا4-جهت طراحی مقاطع بتنی آئین نامه بتن ایران ( آبا)5-جهت جوش های سازه فولادی آئین نامه AWS آمریکا

ستون (column)  -رفتر -والپست ( (wall post)  -پرلین یا (z ‪(purlin)‬   -تیر کرین crane Beem)   -میل مهار یا سگراد( agrode )   -بولت (Bolt)   -بادبندها : سقفی و دورتادور (Brace)   -کف ستون (Base plate)  -قوطی( Box)  -تیر (Beem)  -آبچکان  -تکیه گاه جرثقیل یا براکت

ساخت و مونتاژ تمام قطعات اسکلت فلزی در داخل کارخانه انجام می شود. ساخت شامل :برشکاری ، مونتاژ اولیه ، جوش اولیه ، مونتاژ نهایی ، جوش نهایی ، تمیزکاری و رنگ

نصب اسکلت فلزی در محل مورد نظر صورت می گیرد. علاوه بر قطعات اصلی ساخته شده برخی قطعات دیگر مثل پیچ و مهره می بایستی به محل حمل شده، سپس به کمک جرثقیل و تیر و ابزار لازم عمل نصب و تنظیم نهایی صورت پذیرد.سوله به دلیل کاربرد عمدتا صنعتی از نظر طراحی با سایر سازه ها متفاوت است خصوصا آنکه قاب ها در این نوع سازه ها کاملا متفاوت بوده و دارای شیب می باشند و دهانه­ ها نیز نسبت به سایر سازه ها بزرگتر است. به دلیل بزرگ بودن ابعاد تیرها و ستون ها، جهت اجرای این سازه نمی توان از پروفیل­های موجود در بازار استفاده نمود و باید اقدام به ساخت آنها کرد که اصطلاحا به آن تیر ورق می­ گویند .

 1-عرض یا دهانه سالن   2- ارتفاع سالن ( از کنار و در تاج )    3-طول سالن     4-بار برف منطقه   5-سایربارها مانند جرثقیل ، طبقات داخل سالن ، سقف کاذب     5-مشترک بودن پایه با سوله های جانبی

بارهای وارد بر یک ساختمان صنعتی شامل مواردی هستند که بایستی با توجه به توصیه آئین نامه های معتبر محاسبه و به صورت مناسب بر قاب صنعتی اعمال گردند

با توجه به موقعیت جغرافیائی و محل قاب صنعتی از نظر مقدار ریزش برف ، وزش باد و شیب سقف قاب صنعتی بارهای حاصل از برف بر قاب تعیین و به آن اعمال می گردند.

بار زلزله نیز بایستی بر اساس روابط پیشهادی آئین نامه های بارگذاری تعیین و به گونه ای مناسب و به صورت افقی بر قاب صنعتی اعمال شوند. نیروی زلزله تابعی از وزن سازه ، ضریب بار قاب سازه و … می باشد.

در بعضی از ساختمان های صنعتی ، جرثقیلهائی برای جابجایی اشیا سنگین در جهات طولی و عرضی سالن تعبیه می شود. پل اصلی و ریل های جرثقیل بایستی برای بحرانی ترین نوع بارگذاری طراحی شوند.

معمولا اتصال اغلب قسمتهای یک سوله بوسیله پیچ و مهره و درمواردی نیز از طریق جوش انجام میگیرد. بدلیل اینکه تمامی قطعات سوله در کارخانه ساخت بالا ساخته می­شوند و بیشتر اتصالات از نوع فلنجی بود معمولا عملیات نصب در چند روز خاتمه می­یابد و این امر باعث صرفه جویی فراوان در وقت و هزینه تمام شده میگردد.

سوله سازی به دلیل کاربرد عمدتاً صنعتی از نظر طراحی با سایر سازه‌ها متفاوت است خصوصاً آنکه قاب‌ها در این نوع سازه‌ها کاملاً متفاوت بوده و دارای شیب می باشند و دهانه ­ها نیز نسبت به سایر سازه‌ها بزرگتر است. به دلیل بزرگ بودن ابعاد تیرها و ستون‌ها، جهت اجرای این سازه نمی‌توان از پروفیل­های موجود در بازار استفاده نمود و باید اقدام به ساخت آنها کرد که اصطلاحاً به آن تیر ورق می­‌گویند.

امر طراحی سوله کاریست تخصصی و بسیار دقیق، فاکتورهای مهمی در طراحی دخیل هستند که بی­ توجهی به آنها می­ تواند هم هزینه­ گزافی را به سازنده تحمیل کند که صرفه­ اقتصادی را زیر سوال می­ برد و هم ممکن است نتیجه­ معکوس داده و استحکام و پایداری سازه را تضعیف نماید وموجب ایجاد حوادث جبران ناپذیر گردد.

1-بارگذاری برای بار مرده ، بار برف و بار نامتقارن2-بارگذاری جانبی سوله شامل بار باد و زلزله3-بارگذاری جرثقیل برای سوله ، سوال: آیا جرثقیل در طراحی سوله در نظر گرفته شود یا خیر ؟ (بله:محاسبه بار دینامیکی جرثقیل)4-ضریب منطقه‌ای،رفتار واهمیت برای سوله5-ارتفاع جانبی سوله و ارتفاع دیوار6-دهانه و طول سوله7-تعداد قاب های طولی سوله8-درز انقطاع9-محاسبه ضریب طول موثر10-درصد شیب سقف سوله11-پوشش مورد نظر سقف سوله (ساندویچ پنل یا ورق گالوانیزه وتوری مرغی)12-تنش مجاز خاک منطقه موردنظر و نوع زمین ساختگاه13-نحوه کنترل جابجایی14-طراحی اتصالات و بیس پلیت برای سوله15-طراحی تیر حمال جرثقیل16-طراحی پرلین‌ها به کمک نرم‌افزار17-طراحی میل مهار(sag rod )18ارائه طرحی با حداقل دورریز ورق19-ارائه دفترچه محاسبات کامل سوله

گاهی اوقات سازندگان علاقه مند هستند به دلایلی همچون کاهش دور ریزورق، سود بیشتر و یا احساس  نا امنی از سوله هایی که می خواهند  بسازند مقاطع را نسبت به طرح ارائه شده قوی تر بسازند .مثلا ارتفاع جان درپای ستون وتعداد بولتها را افزایش می دهند ویا عرض بالها را زیاد تر می کنند و یا طول ماهیچه تیر را زیادتر می گیرند.

اصولا تجربه نشان داده است اضافه شدن یک سوله (دوقلو یا بچه سوله و...) به سوله موجود یا در حال طرح  معمولا نه تنها باری به آن اضافه نمی کند بلکه با توجه به مهار آن  وایجاد لنگرهای برعکس در ستون آن هم از نظر تنش و هم از نظر جابجایی وضعیت آن را بهتر می کند . اما در مورد سوله هایی که قرار است به صورت دو قلو یا چند قلو یا با یک بچه سوله طراحی شوند ، اما فعلا کارفرما قصد دارد که یکی از آن ها را بسازد و بعدها در صورت تأمین مالی بخش دیگر را بسازد ، قضیه فرق می کند و از آنجا که در چند سالی که این سوله به صورت تنها استفاده می شود ، چنانچه مورد فشار بار باد ماکزیمم یا برف که برای آن طرح شده قرار گیرد ، ممکن است عملکرد دیده شده در طرح را نداشته و تخریب گردد.

در این موارد اولا بایستی سوله ای که فقط قرار است ساخته شود را نیز جداگانه مدل نمود و آن را مورد بررسی و ارزیابی قرار دارد . چنانچه تنش های این سوله به تنهایی بیشتر از حد مجاز است لازم است آن را تقویت نمود ، اما اگر صرفا در حالت تنها جابجایی آن قدری از حد مجاز فراتر رود به نظر می رسد می توان تا حدودی خاص که باید به تأیید دستگاه های زیربط برسد و این میزان بستگی به تعهد کارفرما در مورد ساخت قسمت نهایی سوله در مدت زمان محدود دارد می توان این جابجایی را نادیده گرفت.

1.  تحلیل سوله به صورت سه بعدی پیچیده می شود و به مهاربند های سقف بستگی پیدا می کند و حتی اعضای فشاری هم نیرو می گیرند.2.  برای کنترل جابجایی سوله و استفاده از ظرفیت به هم پیوستگی قابها نیاز به مدل سه بعدی هست.3.  در مدل سه بعدی از نصف بودن چشمه باربر قابهای اول و آخر نسبت به سایر قابها و وجود ستونهای باد و تیر نعل درگاه و کلاف و حتی دیوار و گاهی کوچکتر بودن فاصله دو قاب اول و دوم برای کاهش جابجایی می توان استفاده کرد.4.  می توان از بادبند در قابهای ابتدا و انتها برای مهار بیشتر آنها استفاده نمود.5.  باید فونداسیون های این دو قاب برای نیروهای بیشتر باد طراحی شوند.

در واقعیت دیوارها مهارکننده جانبی  ستون های سوله و نگهدارنده سوله در مقابل باد هستند.هرچند در تئوری ما فرض می کنیم که بار باد از دیوار به سوله منتقل می شود. اما در واقع دیوار خود به تنهایی بار باد را تحمل می کند و آن را به زمین منتقل می کند و اصولا وجود دیوار در اطراف سوله به کاهش جابجایی آن کمک می کند.

از آنجا که با افزایش ارتفاع دیوار از 5-6 متر هم سقوط آجر و مصالح در هنگام زلزله و تخریب دیوار به پایین وجود دارد و هم وزن سازه افزایش یافته و باعث می شود سوله سنگین تر گردد به نظر می رسد بهتر است از کاربرد آجر و دیوار در ارتفاع  بیشتر خودداری شود و به جای آن از مصالح سبک و پوشش های نوین استفاده نمود.

اگرچه مورد خاصی در مورد اتصال عرضی فونداسیون های منفرد سوله درعرض در آیین نامه ها ذکر نشده اما به برخی از محاسن که در ذیل می آید مهندسان را ترغیب می کند که به صورت دو در میان یا سه در میان از این کمربندها استفاده کنند:الف- این کلافها به عنوان مهاری مطمئن برای آرماتور و قالب بسته شده قبل از بتن ریزی لحاظ می شوند و از تکان خوردن بیش از حد آرماتورها جلوگیری می کنند.ب- در هنگام زلزله باعث حفظ انسجام سیستم پی و سوله و جلوگیری از رانش یکی از فونداسیون های به تنهایی می گردند.ج- با توجه به وجود درصدی از گیرداری در پای ستون و تغییرشکلی که ممکن است در اثر آن در پی حاصل شود، این شناژها این تغییرشکل و چرخش را محدود می کنند.

طبق آیین نامه فولاد ایران  و سایرمراجع بین المللی لازم است علاوه بر کنترل تنش در اعضای سازه ای فولادی که از تیر ورق ساخته می شوند. نسبت های عرض به ضخامت نیز برای بال و جان اعضا از حدود مشخصی تجاوز نکند تا از کمانش موضعی جلوگیری گردد .

1. بایستی نوع پل جرثقیل (تک پل یا دو پل ) در ابتدا مشخص گردد. چون این گزینه به سه عامل مربوط می شود : یکی فاصله چرخ های راهبر پل ، دوم وزن پل و سوم محل حرکت ارابه که در حالت تک پل زیر پل و در حالت دو پل روی آنها می باشد .2.لازم است پل بر اساس تنش مجاز ، اثر خستگی ، خیز(و پیش خیز لازم) و کمانش موضعی طرح شود .3. برای طراحی کامل و دقیق یک سوله که دارای جرثقیل است ، بایستی وزن پلها، وزن ارابه ، فاصله چرخهای ارابه و راهبر پل معلوم باشد و بایستی این اعداد در نقشه ها ذکر شود تا از مسائل و خطرات بالقوه آتی جلوگیری گردد. مثلا اگر سازنده وزن پل بیشتری را ارائه کند یا فاصله چرخ های راهبر را کمتر کند، خطرناک خواهد بود.
